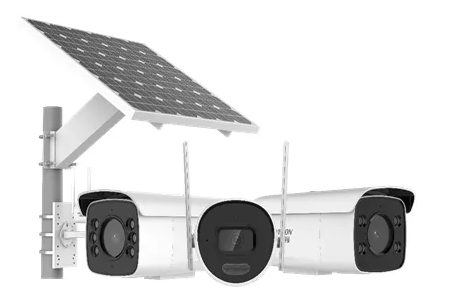

?？低?G太陽能攝像機，可廣泛運用于無電無網、不便布線、4G網絡覆蓋的野外環境。
拿到設備無頭緒，不會安裝怎么辦？
別著急！
康康以DS-2XS2T26-IHGLE/CH20S80為例，給大家講解一下4G太陽能攝像機的安裝和接線方法、指示燈狀態解析、設備續航時間等，如果你買了這款設備，參考本篇文章，你就可以自己完成設備的安裝和調試~
01、攝像機與太陽能板之間的安裝

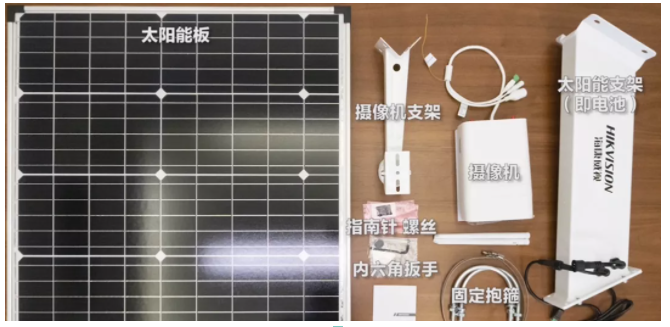

太陽能套裝開箱說明

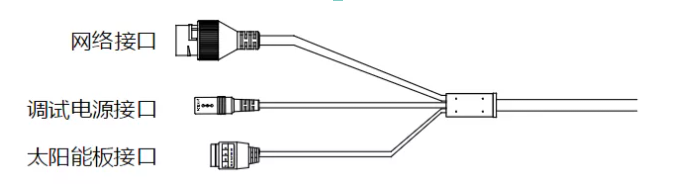

攝像機線纜說明
● 網絡接口：網絡信號輸出。
● 調試電源接口：DC12V，?5.5 mm接口，用于設備調試時外接電源供電。調試完畢后，請斷開調試電源接口。
（注意：連接調試電源接口，相機強制使用全功耗模式，且模式無法手動更改，斷開調試電源后，恢復到設置的工作模式）。
● 太陽能板接口：
RS-485：D+、D-用于獲取電池信息。
DC12V_IN：太陽能供電套裝對攝像機供電。

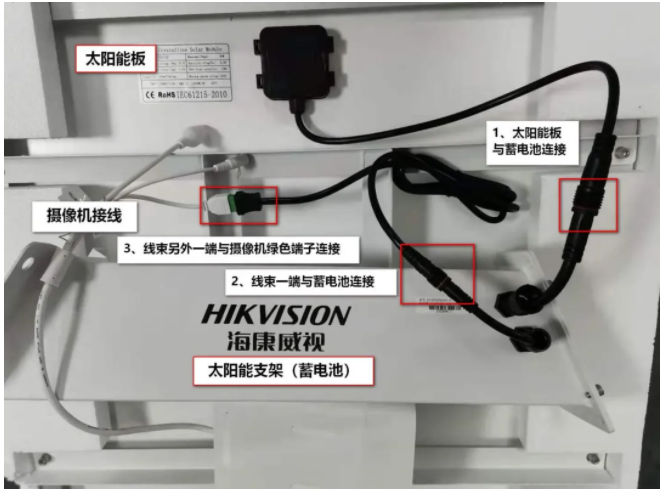

攝像機，太陽能支架，太陽能板接線
02、4G太陽能攝像機安裝步驟
為了能夠達到最大發電量，安裝時需朝正南方向（北半球）。
具體安裝步驟

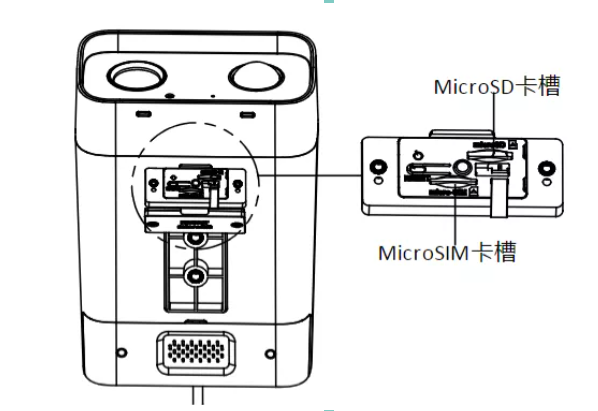

1、安裝MicroSD/SIM卡：
若攝像機支持2種卡安裝，2種卡安裝方式相同，以MicroSD卡安裝為例。擰松攝像機底部的2顆螺絲，打開卡蓋，根據缺口指示方向，輕輕插入MicroSD卡。重新擰緊攝像機底部的2顆螺絲，完成安裝。

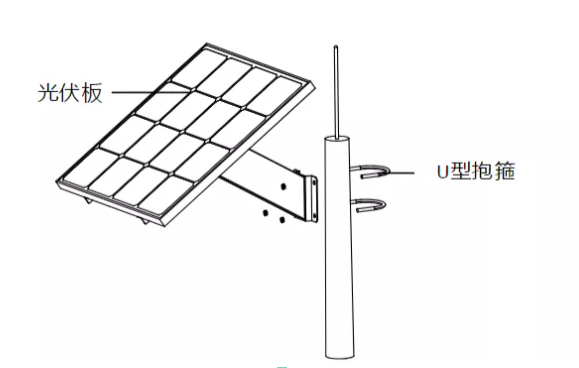

2、太陽能板安裝：
使用2個U型抱箍和4顆螺母，將光伏板固定至立桿上，并調整光伏板朝向正南方向（北半球）。U型抱箍適用于直徑80~100 mm的立桿。

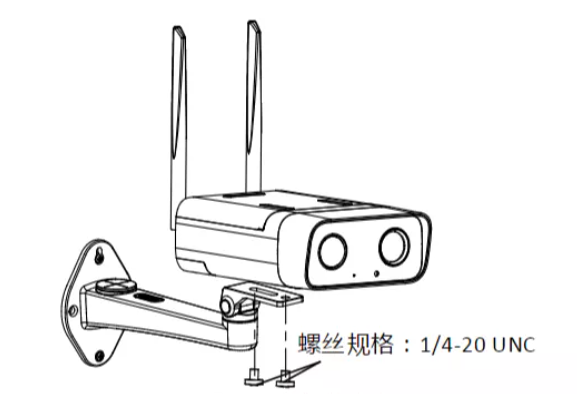

3、支架固定：
用2顆1/4-20UNC規格的螺絲，將攝像機固定至支架上。

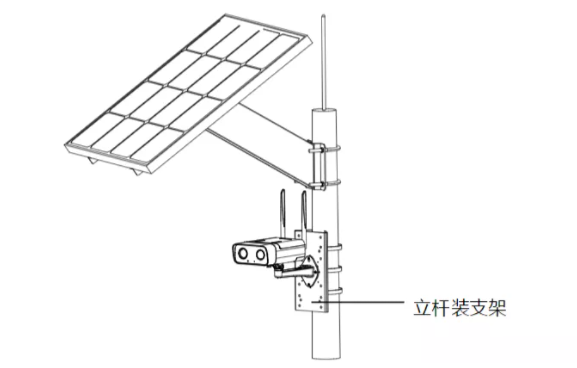

4、固定立桿：
將立桿裝支架固定至立桿，用4顆螺絲將攝像機和支架的組合固定至立桿裝支架上。
5、絕緣處理：
整理并連接攝像機的線纜，并做好線纜的絕緣和防水處理。

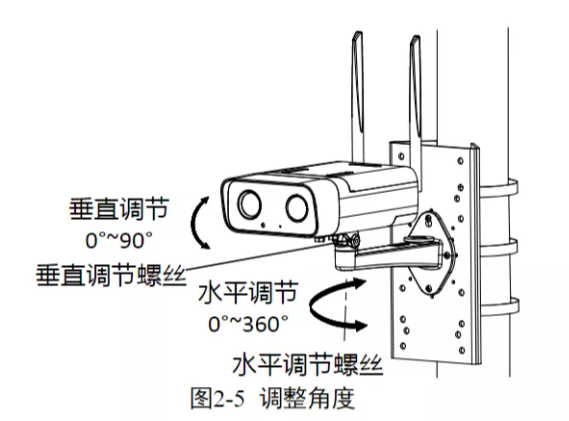

6、視角調節：
擰松垂直和水平調節螺絲，調整攝像機至所需監控的場景，擰緊調節螺絲，完成安裝。

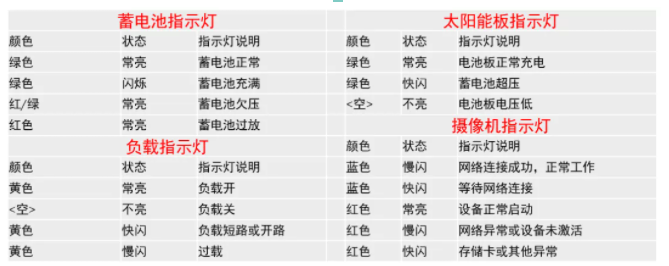

03、指示燈狀態解析
根據各部分指示燈狀態可以輕松知道設備整體運行狀態。
04、續航時間
太陽能攝像機套裝采用低功耗實時模式和休眠喚醒模式兩種模式，以更低的功耗電流維持設備的畫面監控。
● 低功耗實時模式下，按照每天預覽6次，每次預覽5分鐘來計算，分別可以支持3、6天左右的連續雨天使用，支持實時錄像/報警抓拍/消息推送功能。
● 休眠喚醒模式下，按照每天預覽10次，每次預覽10分鐘來計算，分別可以支持25、50天左右的連續雨天使用，僅僅支持遠程激活功能。
? 模式自動切換：低于20%電量進入休眠喚醒模式，保證在最極端的情況下也能長期使用。
05、功耗模式修改

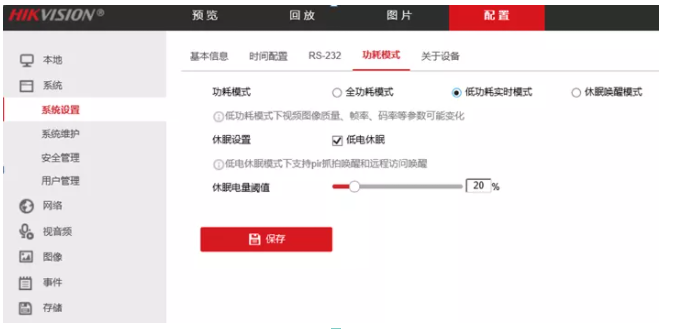

方式一：網頁訪問攝像機修改，選擇配置-系統-系統設置-功耗模式 進行切換。
?低電自動休眠：低于20%電量（電量在OSD上實時查看）提示用戶進入休眠喚醒模式，低于15%強制切換至休眠喚醒模式，保證在極端的情況下也能長期使用。
注：全功耗模式不建議使用，耗電太大，一般用于測試使用。
方式二：通過海康互聯APP進行切換，在設置-模式切換中進行切換。
模式說明
?低功耗實時模式：網絡處于休眠狀態，設備本地編碼錄像，可通過PIR事件或APP遠程訪問喚醒網絡。
?休眠喚醒模式：極低功耗待機，網絡和設備本地均處于休眠狀態，可通過APP遠程訪問喚醒，后續可通過PIR觸發喚醒。
注：電池電量重新恢復到低電閾值+20%后，自動恢復到實時或全功耗狀態。
